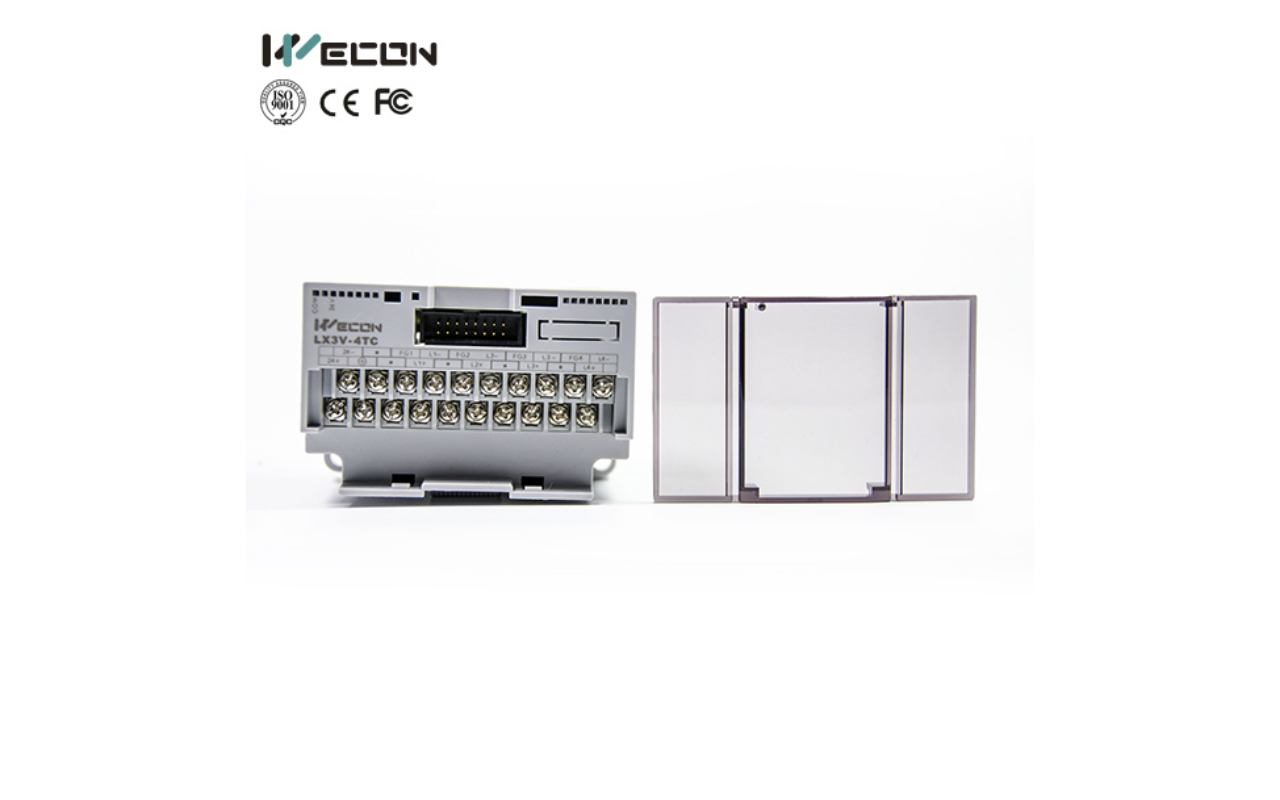

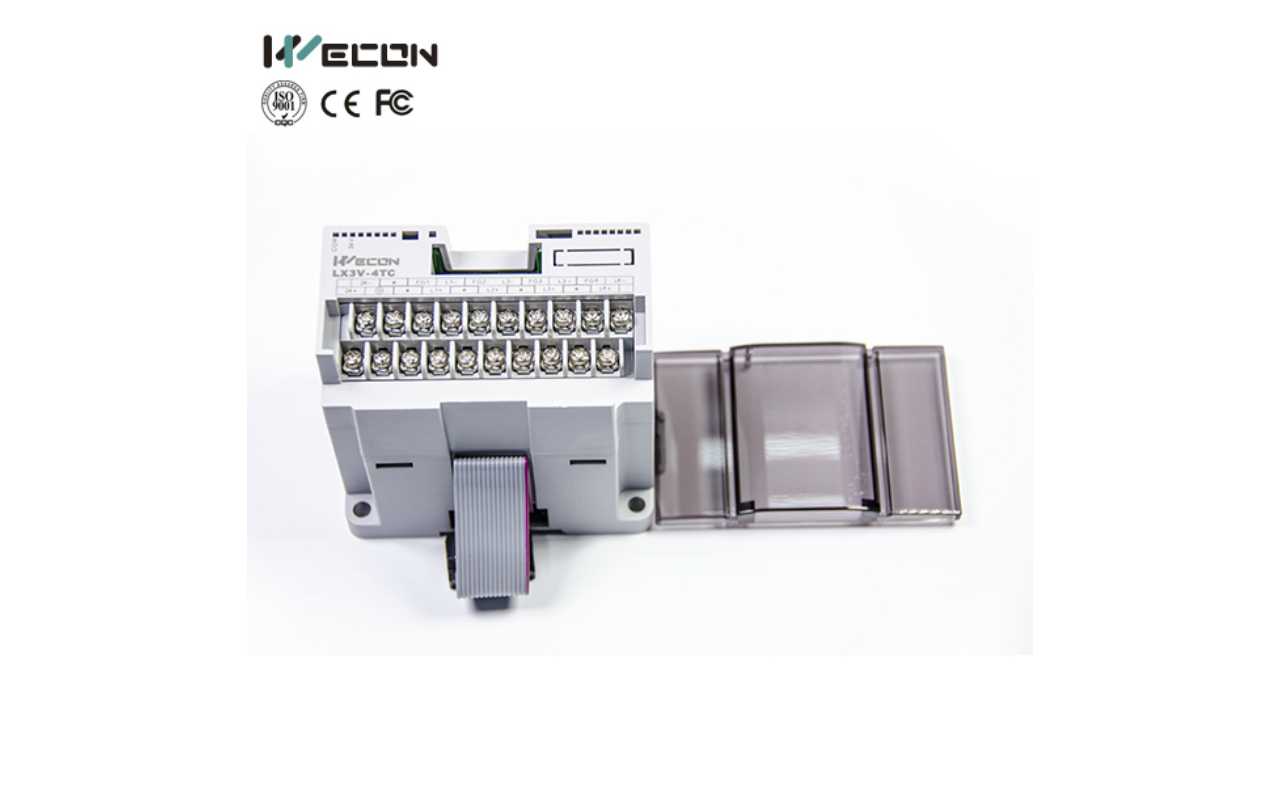

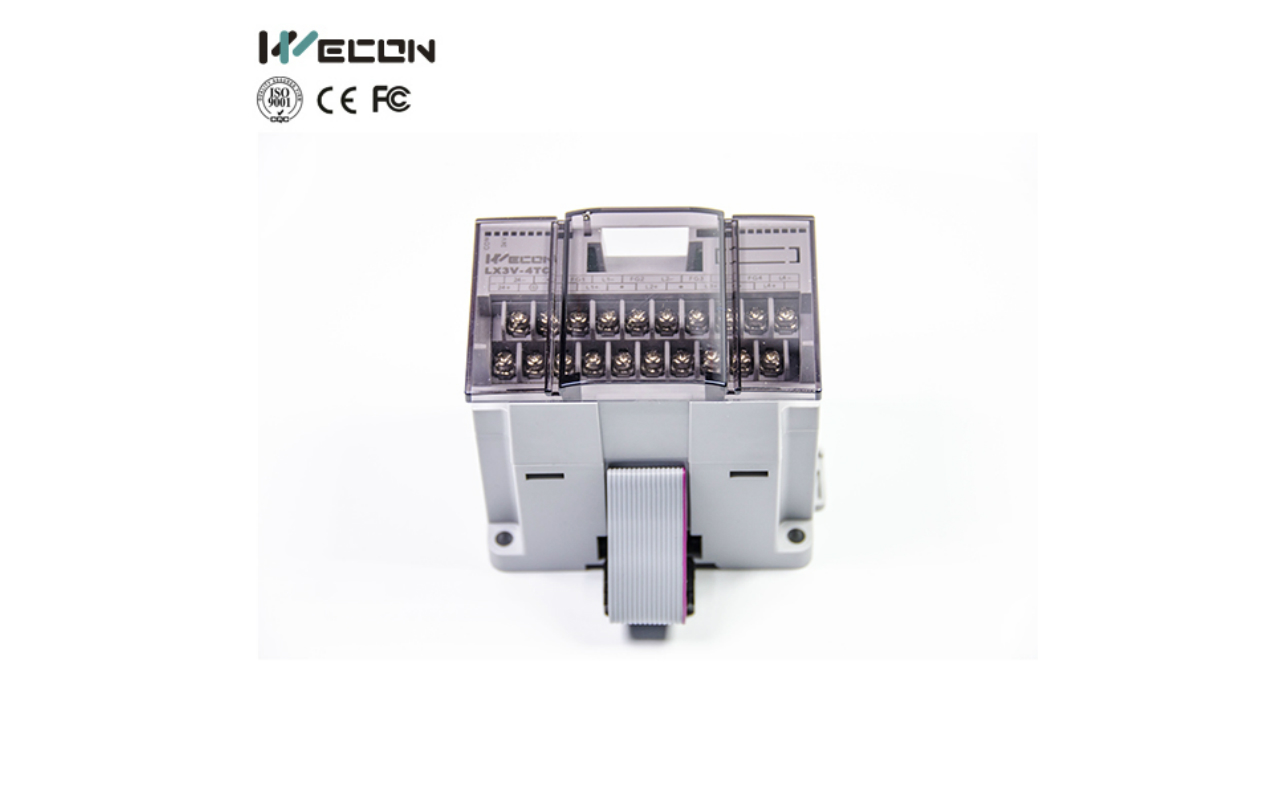

Wecon Módulo de 4 entradas de termopar - LX3V-4TC
Módulo de expansión de 4 entradas de termopar tipo K o tipo J para PLC compacto Wecon LX3V. Cada canal admite el tipo por separado; lectura en °C o en °F.
El mensaje se abre con el código LX3V-4TC ya cargado.
Especificaciones
CANALES
4
SEÑAL DE ENTRADA
Termopar tipo K o tipo J; cada canal se puede configurar con cualquiera de los dos
UNIDAD DE LECTURA
°C y °F disponibles leyendo la memoria buffer (BFM) correspondiente
RANGO TIPO K
−100 a +1200 °C · −148 a +2192 °F
RANGO TIPO J
−100 a +600 °C · −148 a +1112 °F
SALIDA DIGITAL TIPO K
−1000 a 12000 en °C · −1480 a 21920 en °F
SALIDA DIGITAL TIPO J
−1000 a 6000 en °C · −1480 a 11120 en °F
FORMATO DE LA SALIDA DIGITAL
Conversión de 12 bits en complemento a 2 de 16 bits
EXACTITUD GLOBAL
±(0,5 % del fondo de escala + 1 °C)
PUNTO DE CONGELACIÓN DE REFERENCIA
Agua pura a 0 °C / 32 °F
VELOCIDAD DE CONVERSIÓN
240 ms ±2 % por cada uno de los 4 canales; los canales sin usar no se convierten
CIRCUITOS ANALÓGICOS
24 V CC ±10 %, 70 mA
CIRCUITOS DIGITALES
24 V CC, 35 mA (alimentación interna desde la CPU)
RIGIDEZ DIELÉCTRICA
500 V CA durante 1 min entre todos los terminales y tierra
CERTIFICACIÓN CE
Marcado CE
