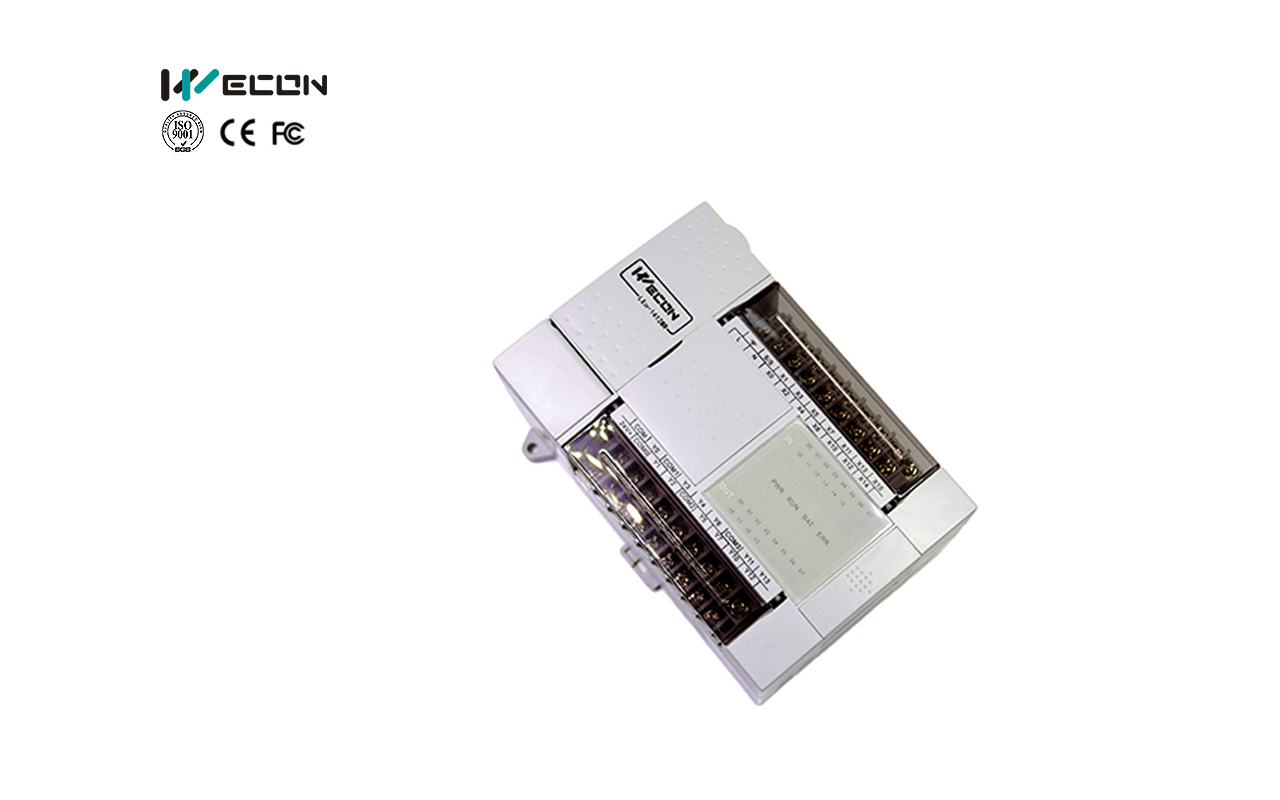

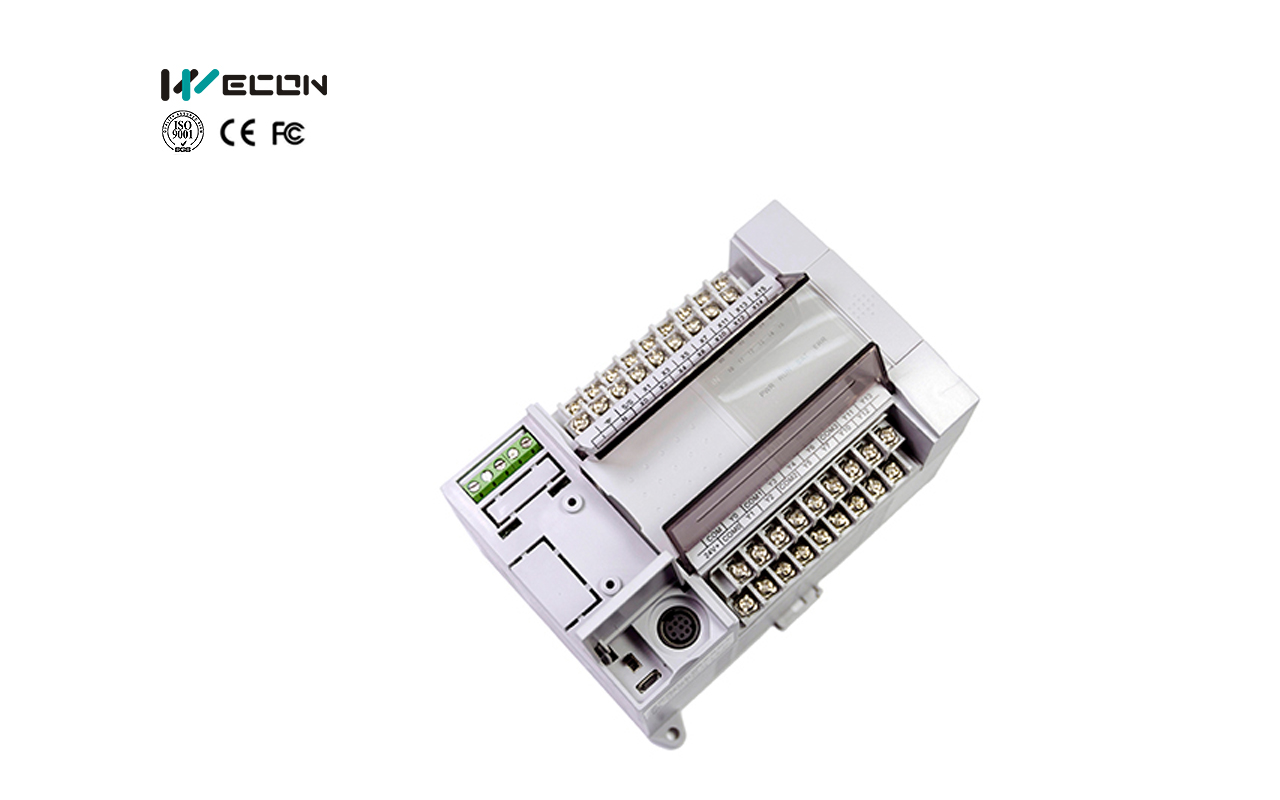

Wecon 26 I/O PLC : LX3V-1412M
Modelo: LX3V-1412MR/ LX3V-1412MT/ LX3V-1412MR2H/ LX3V-1412MT4H
Protocolos: 2N SIN PROTOCOLO, PROTOCOLO LX3V.
El mensaje se abre con el código LX3V-1412M ya cargado.
Especificaciones
LX3V-1412MR-A（D）
salida: 14 · entrada: 12 · tipo de salida: relé · pulse counter: 2 · pilse output: 0 · RS485: 1 · BD Board: 1 · Module: sí · Alimentación: AC（DC）
LX3V-1412MT-A（D）
salida: 14 · entrada: 12 · tipo de salida: transistor · pulse counter: 2 · pilse output: 2 · RS485: 1 · BD Board: 1 · Module: sí · Alimentación: AC（DC）
LX3V-1412MR2H-A（D）
salida: 14 · entrada: 12 · tipo de salida: relé · pulse counter: 2 · pilse output: 2 · RS485: 1 · BD Board: 1 · Module: sí · Alimentación: AC（DC）
LX3V-1412MT4H-A（D）
salida: 14 · entrada: 12 · tipo de salida: transistor · pulse counter: 2 · pilse output: 4 · RS485: 1 · BD Board: 1 · Module: sí · Alimentación: AC（DC）
MODO FUNCIONAMIENTO
Round Scan/Interrupt
PROGRAMACIÓN
Lista de instrucciones/Diagrama de contactos
TIEMPO DE EJECUCIÓN
Instrucciones básicas: 0.06us /Instrucción aplicada: 1~10us
SISTEMA ALMACENAMIENTO
16k
DESCARGA / MONITOR
Cable de programación serie/ Mini USB
SALIDA TREN DE PULSOS ALTA VELOCIDAD
Transistor Type: 2 Canales(Opcional 4 Canales) / Relee N/A(Opcional 2 canales)
INTERRUPCIÓN EXTERNA
6 Channels
INTERRUPCIÓN TEMPORIZACIÓN
3 Channels
DIRECCIONES RETENIDAS
Ajustable
ALMACENAMIENTO
FLASH
FILTRO
Para todos terminales entrada
PUERTO SERIE
COM1:RS422 or RS485
TEMPERATURA
Temperatura operación：0 ~ 55℃ / Temperatura almacenaje：0 ~ 70℃
HUMEDAD
35~85%RH (Sin condensación)
RESISTENCIA DE SHOCK
JIS C0040 Estándar
INMUNIDAD A RUIDO
Tension ruido:1000Vp-p Pulso; Rango:1us; Frecuencia:30-100Hz (Simulador deruido)
TIPO DE SALIDA (SALIDA TRANSISTOR)
NPN
TENSIÓN DE ENTRADA (SALIDA RELEE)
DC 24V
TENSIÓN DE ENTRADA (SALIDA TRANSISTOR)
DC 24V
TENSIÓN DE SALIDA (SALIDA RELEE)
<AC 250V;DC 30V
TENSIÓN DE SALIDA (SALIDA TRANSISTOR)
DC 5~30V
CORRIENTE PUERTO COM (SALIDA TRANSISTOR)
<0.1mA(DC 30V)
AISLAMIENTO (SALIDA RELEE)
Mecánico
AISLAMIENTO (SALIDA TRANSISTOR)
Acoplamiento óptico
CORRIENTE DE FUGA (SALIDA TRANSISTOR)
0.1mA/DC 30V
MÍNIMA CARGA (SALIDA TRANSISTOR)
DC 5V 2mA
RESISTIVA (SALIDA RELEE)
2A point 8A Puerto COM
RESISTIVA (SALIDA TRANSISTOR)
0.5A point; 0.8A Puerto COM; 0.3A punto HSPO
INDUCTIVA (SALIDA RELEE)
80VA
INDUCTIVA (SALIDA TRANSISTOR)
12W/DC 24V7.2W punto HSPO
GENERAL (SALIDA RELEE)
100W
GENERAL (SALIDA TRANSISTOR)
0.9W/DC 24V
ON (SALIDA RELEE)
<10ms
ON (SALIDA TRANSISTOR)
<0.2ms
OFF (SALIDA TRANSISTOR)
(Salida de pulsos terminal：<5us)
TENSIÓN
AC100~240V 50~60Hz
TIEMPO DE CORTE
10ms
CORRIENTE DE IRRUPCIÓN
<15A 5ms/AC 100V; <30A 5ms/AC 200V
FUSIBLE DE POTENCIA
250V 1A
CONSUMO POTENCIA
<35w
POTENCIA DE SALIDA
DC 24V 850mA
TENSIÓN DE ALIMENTACIÓN
DC 24V±10%
TIEMPO DE CORTE
10ms
FUSIBLE DE POTENCIA
250V 3.15A
CORRIENTE DE IRRUPCIÓN
<15A 1ms/DC 24V
CONSUMO POTENCIA
<30w
